ダブルピッチチェーンのサプライヤーとして、製品の品質を確保することは最も重要です。ダブルピッチチェーンは、農業、食品加工、マテリアルハンドリングなどのさまざまな業界で広く使用されています。これらのチェーンの品質テストは、物理的評価と機械的評価の両方を含む複数のステップからなるプロセスです。このブログでは、ダブルピッチ チェーンの品質をテストするために当社が使用する重要な方法のいくつかを紹介します。
目視検査
ダブルピッチチェーンをテストする最初のステップは、徹底的な目視検査です。これは、明らかな欠陥を特定するためのシンプルかつ効果的な方法です。チェーンリンク、ピン、ローラーに亀裂、へこみ、変形などの損傷がないか確認します。チェーンが損傷すると早期故障が発生し、アプリケーションの安全上のリスクが生じる可能性があります。
チェーンの表面仕上げも確認します。滑らかで均一な表面仕上げは、高品質の製造プロセスを示しています。粗い斑点や凹凸がある場合は、加工や熱処理が不十分である可能性があります。さらに、チェーンの色も検査します。変色は、熱処理または耐食性に問題があることを示唆している可能性があります。
寸法精度
ダブルピッチチェーンが適切に機能するには、正確な寸法が非常に重要です。ノギスやマイクロメーターなどの精密測定ツールを使用して、ピッチ、ローラー径、ピン径、内プレート間の幅など、チェーンの主要な寸法を測定します。
ダブルピッチチェーンのピッチは、標準のシングルピッチチェーンのピッチの2倍です。指定されたピッチから外れると、チェーンとスプロケットの噛み合いに問題が発生し、偏摩耗や効率の低下を引き起こす可能性があります。同様に、ローラーとピンの直径が正しくないと、チェーンの柔軟性と耐荷重能力に影響を与える可能性があります。
引張強度試験
引張強さは、ダブルピッチ チェーンの最も重要な機械的特性の 1 つです。チェーンが切れる前に耐えることができる引っ張り力の最大量を測定します。専用の試験機を用いて引張強度試験を行っております。
試験中はチェーンを試験機に置き、チェーンが破断するまで徐々に張力を増加させます。破損点で記録された最大の力がチェーンの引張強さになります。この値は業界標準および当社独自の品質仕様と比較されます。引張強度が高いチェーンは、重い負荷や過酷な使用条件下でも優れた性能を発揮する可能性が高くなります。
疲労試験
実際の用途では、ダブルピッチ チェーンは繰り返しのロードとアンロードのサイクルにさらされることがよくあります。疲労試験は、これらの条件をシミュレートし、破損することなく繰り返し荷重に耐えるチェーンの能力を評価するために使用されます。
疲労試験機を使用してチェーンに繰返し引張荷重を加えます。テストは指定されたサイクル数で実行され、チェーンに亀裂や伸びなどの疲労の兆候がないか定期的に検査されます。疲労試験に合格したチェーンは信頼性が高く、耐用年数が長くなります。
耐摩耗性試験
チェーンの用途、特に高速または高負荷の環境では、摩耗が一般的な問題となります。ダブルピッチチェーンの耐摩耗性を評価するために、耐摩耗性試験を実施しています。
1 つの方法は、制御された条件下でスプロケットを備えたテスト装置でチェーンを一定期間実行することです。試験後、チェーンのピン、ローラー、プレートの摩耗量を測定します。また、チェーンコンポーネントの摩耗パターンを検査して、潜在的な設計や材料の問題を特定します。
耐食性試験
ダブルピッチチェーンは用途によっては腐食環境にさらされる場合があります。このような状況下でチェーンの耐久性を確保するために、耐腐食試験を実施します。
一般的な試験の 1 つは塩水噴霧試験です。このテストでは、チェーンをチャンバー内に置き、指定された期間、塩水の細かい霧をチェーンにスプレーします。試験後、チェーンに錆や孔食などの腐食の兆候がないか検査されます。耐食性に優れたチェーンは、腐食を防ぐために特殊な材料でコーティングまたは表面保護処理が施されています。
騒音・振動試験
コンベヤシステムなどの一部の用途では、騒音や振動が懸念される場合があります。チェーンのスムーズな動作を評価するために騒音・振動試験を実施します。
スプロケットを備えたテストベンチ上でチェーンを走行させ、センサーを使用して騒音レベルと振動振幅を測定します。過度の騒音や振動は、チェーンのアライメント、バランス、またはコンポーネントの品質に問題があることを示している可能性があります。騒音と振動を低減することで、アプリケーションにおけるチェーンの全体的なパフォーマンスとユーザー エクスペリエンスを向上させることができます。
互換性テスト
ダブルピッチチェーンは、システム内のスプロケットやその他のコンポーネントと互換性がある必要があります。チェーンがスプロケットに適切に適合し、スムーズに動作することを確認する適合テストを実施します。
チェーンをスプロケットのセットに取り付け、一連のテストを実行して、適切なかみ合い、スムーズな動き、最小限の摩耗を確認します。互換性の問題により、チェーンの早期障害が発生し、システム効率が低下する可能性があります。
結論

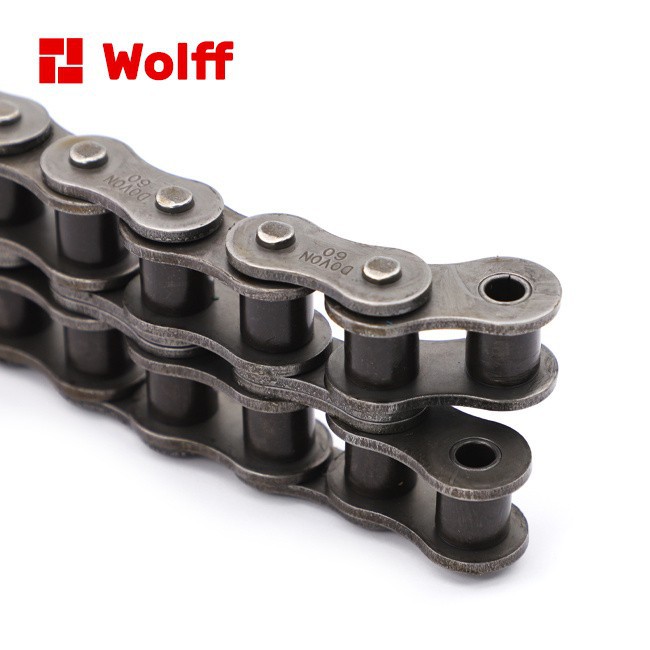

ダブルピッチ チェーンの品質テストは、複数の手順と評価を含む包括的なプロセスです。これらのテストを実施することで、ダブルピッチローラチェーン、二条ANSIローラチェーン、 そしてメートル二ピッチチェーン最高の品質基準を満たしています。
高品質のダブルピッチチェーンをご検討の場合は、お客様の特定の要件について詳しくご説明いたしますので、お気軽にお問い合わせください。当社の専門家チームは、お客様のアプリケーションに適したチェーンの選択を支援し、可能な限り最高のソリューションを提供する準備ができています。
参考文献
- ローラーチェーンに関する米国規格協会 (ANSI) 規格
- チェーン製品に関する国際標準化機構（ISO）規格
- チェーンの製造と品質管理に関する業界調査レポート
